Заземление частного дома: устройство, проверка и стоимость

Зачем дому заземление и почему одного контура мало

Вы меняете котёл или обновляете электрику в доме. В инструкции упомянуто заземление, на участке есть старый металлический стержень, а в щите стоят автоматы. Возникает понятный вопрос: этого достаточно или нужны новые работы?

Если изоляция внутри прибора повреждена, его металлический корпус может оказаться под напряжением. Защитные проводники, заземление и аппараты защиты должны работать вместе, чтобы повреждённая цепь отключилась. Поэтому проверяют не только металл в земле, но и проводку от приборов до электрощита, соединения и выбранную защиту.

Заземлителем называют металлические части, которые соприкасаются с грунтом. Несколько связанных электродов часто называют контуром заземления. Но его монтаж ещё не означает, что вся электрика стала безопасной: оборванный защитный проводник в розеточной линии новые электроды не восстановят.

Что проверить на вводе и в электрощите

До выбора комплекта попросите электрика разобраться, как устроено питание дома. Нужны сведения о вводе от сети, существующая схема щита, состояние защитных проводников и соединений. Фотографии закрытого щита помогают подготовиться к осмотру, но не показывают, правильно ли выполнены подключения внутри.

От системы заземления зависит и способ защиты. В системе TN защитные проводники связаны с заземлённой нейтралью источника питания. В TT для оборудования дома используют местное заземление, независимое от заземления нейтрали источника, а отключение при повреждении обеспечивают с помощью УЗО. Определять систему по числу стержней или совету соседа нельзя.

Сообщите о котле, насосе, генераторе и планируемых пристройках. Генератор меняет условия питания при переключении на резерв, а молниезащита требует согласования с общим устройством заземления. Эти задачи учитывают заранее, чтобы не переделывать готовый щит и участок.

Для газового котла покажите инструкцию именно вашей модели и заранее выясните требования к проверке у организации, которая принимает оборудование. Слово «заземление» в паспорте не означает, что котлу обязательно нужен собственный независимый стержень. Его подключение рассматривают вместе с электрикой дома.

Важно / Владислав

Заземление не заменяет защитное отключение

УЗО реагирует на утечку тока, а защитный проводник связывает корпуса оборудования с системой защиты. Они не заменяют друг друга. Обычный автомат защищает от перегрузки и короткого замыкания, но один лишь стержень в земле не гарантирует, что при повреждении он отключится вовремя.

Электрика частного дома: проводка, ввод и щит ↗

Как грунт и время года влияют на результат

Два одинаковых комплекта на соседних участках могут дать разное сопротивление заземления. Этот показатель измеряют в омах; он зависит, в частности, от свойств грунта и расположения электродов. Сухой песок, влажный суглинок и каменистые слои проводят ток по-разному.

Важно и то, как грунт меняется по глубине. Сведения о скважине, земляных работах и старых измерениях помогают выбрать решение, но не заменяют проверку. Нельзя заранее обещать нужное сопротивление только по названию населённого пункта или длине купленного комплекта.

При расчёте учитывают засуху и промерзание: влажность и температура грунта меняются, вместе с ними меняется сопротивление. Поэтому результат измерения оценивают с учётом сезона и условий на участке. Низкое показание после дождя само по себе ещё не подтверждает пригодность решения на весь год.

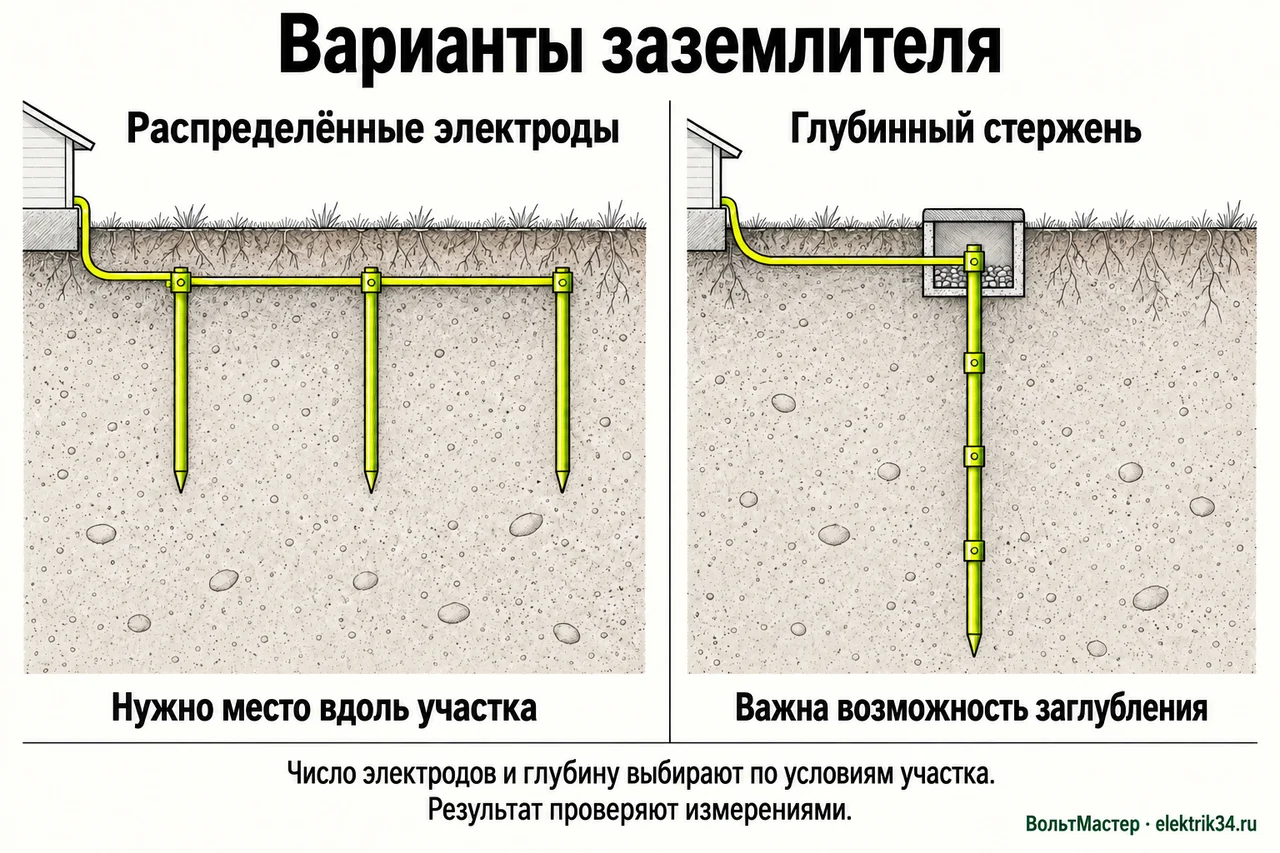

Несколько электродов или один глубинный стержень

При распределённом размещении несколько вертикальных электродов соединяют горизонтальным проводником в грунте. Такой вариант требует места и земляных работ по маршруту соединения. Число электродов и расстояния между ними выбирают расчётом: близко расположенные стержни влияют друг на друга, поэтому простое увеличение их количества не даёт такого же увеличения эффективности.

Модульное заземление собирают из соединяемых стержней. Один из вариантов — погружение в одной точке до более глубоких слоёв. Это может сократить площадь работ, если свойства грунта и доступ позволяют применить такую конструкцию. Однако камень или другие препятствия могут ограничить погружение, а подходящий по проводимости слой не обязательно окажется на ожидаемой глубине.

Сравните условия участка: доступную площадь, грунт, покрытия и маршрут к дому. Проект может предусматривать и несколько глубинных электродов. Важны также материал, защита от коррозии и совместимость соединений; долговечность не определяется одним названием комплекта.

Где разместить заземление и как довести его до дома

Место выбирают вместе с маршрутом до точки подключения в доме. Отметьте на плане известные подземные кабели, водопровод, канализацию, дорожки и будущие постройки. Перед работами расположение коммуникаций уточняют: свободный газон ещё не означает, что под ним ничего нет.

Обсудите весь путь до подключения: где пройдёт проводник, как он пересечёт отмостку и войдёт в здание, что потребуется защитить от повреждения. Оставьте доступ к предусмотренным местам проверки и соединениям. Если сначала уложить плитку, а потом согласовывать маршрут, часть покрытия может потребоваться разобрать.

Отдельно выясните, можно ли сохранить существующее заземление. Для этого проверяют его устройство, состояние доступных частей и соединений, проводят измерения. Старый стержень не обязательно нужно заменять, но и считать его исправным только потому, что техника работает, нельзя.

Из чего складывается стоимость заземления

Сравнивая предложения, смотрите прежде всего на состав работ. Одна цена может включать только погружение электродов, другая — соединения, подвод к дому и проверку. В прайсе монтаж модульного заземления и подключение указаны отдельно; материалы и изменения в щите тоже нужно учесть.

Попросите разбить расчёт на понятные части и заранее согласовать, как поступят, если встретится препятствие или потребуются дополнительные электроды. Тогда изменения объёма можно обсудить до продолжения работ.

Например, в доме в Стареньком заземление выполнили вместе с модернизацией ввода и щитов. Стоимость такого заказа нельзя переносить на отдельный контур другого дома.

Монтаж и подключение заземления дома ↗Прайс на электромонтажные работы ↗Заземление вместе с обновлением ввода: дом в Стареньком ↗

Как принять работу и проверить заземление

Важно / Владислав

Почему нельзя ориентироваться только на «4 Ом»

Значение «4 Ом» — не универсальная норма для любого дома. Требования зависят от системы питания, назначения заземляющего устройства и способа защитного отключения. До монтажа попросите специалиста назвать критерий для вашего объекта и объяснить, чем он обоснован. По той же причине рецепт «три штыря треугольником» не подтверждает правильность решения.

После монтажа проверяют систему в целом: состояние соединений, непрерывность защитных проводников, сопротивление заземления и работу защиты. Набор измерений зависит от схемы. В обеих системах проверяют, отключается ли повреждённая цепь за требуемое время. Для TT важно также согласовать сопротивление заземления с параметрами УЗО.

Проверка заземления требует предназначенных для этого приборов и подходящей методики. Бытовой мультиметр или нажатие кнопки TEST на УЗО не заменяют приёмочные измерения. Кнопка проверяет срабатывание самого УЗО, но не состояние заземления дома.

Заранее договоритесь о составе протоколов. По ним должно быть понятно, что и где измеряли, в каких условиях, какие получили значения и с чем их сравнили. Сохраните схему фактического расположения электродов и соединений, сведения о материалах и фотографии до засыпки: они пригодятся при ремонте и последующих проверках.

После ремонта ввода, земляных работ рядом с электродами или повреждения соединений согласуйте повторную проверку. Старый протокол описывает результат на момент измерения: он не подтверждает состояние изменённой системы.

Что подготовить перед обсуждением работ

Для первого обсуждения не нужно вскрывать щит или раскапывать старые соединения. Соберите то, что уже есть, и отметьте неизвестные сведения: электрик определит, что потребуется проверить на месте.

• 01Задача. Новый дом, замена проводки, подключение котла или проверка существующей защиты.
• 02Питание дома. Документы на подключение, имеющаяся схема и фотографии ввода и закрытого щита.
• 03Участок. Простой план с коммуникациями, дорожками, посадками и местом предполагаемых работ.
• 04Существующее заземление. Старые протоколы, схема, фотографии и сведения о времени монтажа.
• 05Оборудование. Котёл, насос, генератор, молниезащита и то, что вы планируете установить.
• 06Результат. Согласованные работы в доме и на участке, измерения, документы и восстановление покрытий.
