План электрики квартиры: что согласовать до ремонта
Как расположить розетки и свет с учётом мебели, задать высоты и расстояния, согласовать изменения и подготовить понятный план для электрика.
Начните с расстановки мебели
На пустой стене легко выбрать место для розетки. После расстановки мебели оно может оказаться за изголовьем кровати, а выключатель — за открытой дверью. План электрики квартиры помогает увидеть такие пересечения до отделки, когда положение точек ещё можно спокойно обсудить.
Возьмите обмерный план: на нём должны быть фактические размеры комнат, проёмы, окна и направления открывания дверей. Нанесите мебель в том же масштабе. Важны размеры мебели, а не только её название: кровать с широким изголовьем занимает больше места, чем матрас, а глубокий шкаф может закрыть намеченный выключатель.
Если мебели пока нет, определите хотя бы размеры и положение крупных предметов. Нерешённые места отмечайте как предварительные. Например, в гостиной вы выбираете между столом у окна и столом у соседней стены. Покажите оба варианта электрику: так можно сравнить нужные точки и стоимость подготовки, прежде чем утвердить один из них.
Считайте розетки по приборам и занятиям
Теперь пройдите по плану так, как будете пользоваться квартирой: где заряжаете телефон, работаете, гладите одежду, включаете пылесос. Для каждой зоны выпишите, что остаётся включённым постоянно, а что подключается время от времени. Тогда свободная розетка не окажется занятой настольной лампой.
У рабочего стола отдельно посчитайте компьютер, монитор, зарядное устройство и другую технику. У телевизора — сам экран, приставку и аудиосистему, если они предусмотрены. В спальне учтите оба места у кровати. Число розеток получается из вашего списка, поэтому одинаковая площадь комнат не означает одинаковый набор точек.
Запас полезнее привязывать к понятной задаче. Если в детской позже появится письменный стол, отметьте его предполагаемое место сейчас. Если допускаете перестановку дивана, нарисуйте второй вариант расположения мебели. Несколько случайных розеток по свободным стенам могут не решить ни одну из этих задач.
- Для постоянной техники подпишите назначение каждой точки: «монитор», «телевизор», «настольная лампа».
- Для переносных приборов отметьте удобные места использования и проверьте, не придётся ли тянуть кабель через проход.
- В блоке из нескольких механизмов укажите их количество и состав: силовые розетки, интернет, выключатель.
Как задать высоты и расстояния
Когда места выбраны, добавьте размеры. На чертеже должно быть понятно, от какого угла или проёма отложено расстояние и куда приходит размерная линия: до центра розетки или центра всего блока. Эти обозначения нельзя молча менять между планом комнаты и развёрткой стены — её видом спереди.

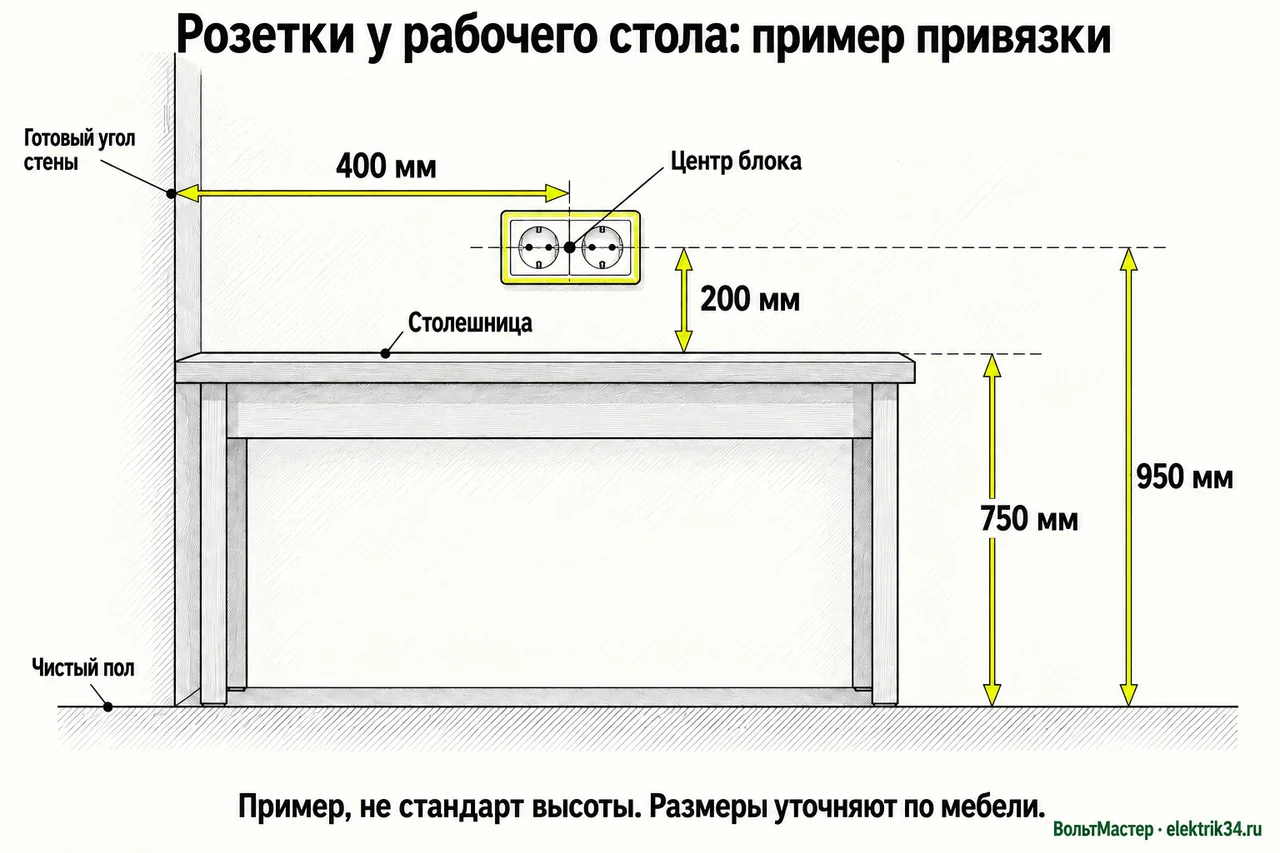

Высоту указывайте от чистого пола, то есть от поверхности готового покрытия. Например, центр блока над рабочим столом намечен на 950 мм от пола и на 400 мм от готового угла стены. При высоте столешницы 750 мм до центра блока остаётся 200 мм. Это условный пример привязки, а не стандарт установки: нужно проверить размеры рамки, вилки и расположение предметов на столе.
Сначала согласуйте точку отсчёта
Если стены ещё будут выравнивать, а пол поднимать, согласуйте будущие поверхности до разметки. Размер от неоштукатуренного угла нельзя без поправки считать размером от готовой стены. Уточните также, какая точка блока принята за центр; особенно это важно для длинной рамки с несколькими механизмами.
Свяжите светильники с выключателями
На отдельной копии плана отметьте общий свет, освещение рабочего места и свет для отдыха. Затем подпишите, что включает каждая клавиша. Запись «выключатель у двери» не объясняет, управляет ли он люстрой, подсветкой или двумя независимыми группами.
Представьте вечер в спальне: вы включаете общий свет у входа, подходите к кровати и хотите выключить его, не возвращаясь к двери. Это пожелание нужно записать прямо на плане. Электрик предложит подходящий способ управления из нескольких мест и согласует оборудование до прокладки кабелей.
Положение светильников проверьте вместе с потолком и мебелью. Подвес над столом привязывают к выбранному положению стола; рядом со шкафом проверяют открывание фасадов. Для подсветки заранее определяют место оборудования и возможность добраться до него для обслуживания.
Если нужна регулировка яркости, выбирайте совместимые светильники, источники питания и диммеры. Умные выключатели тоже различаются: например, в одной серии Aqara есть модели с нейтральным проводником и без него. Поэтому пожелание «позже поставим умный выключатель» лучше обсудить до монтажа, указав конкретную модель.
Добавьте технику и интернет
Встроенная техника требует более точной подготовки. Для духовки, посудомоечной машины и других выбранных приборов нужны модель и монтажная инструкция: по ним проверяют место подключения, путь кабеля и доступ. Прибор и вилка должны помещаться в отведённом пространстве; план кухни стоит получить у мебельщика до разметки стен.
Не ограничивайтесь кухней. Включите в перечень кондиционеры, стиральную и сушильную машины, водонагреватель, электрические шторы и тёплый пол, если они запланированы. Для оборудования, которое появится позже, укажите предполагаемое место и задачу. Специалист объяснит, какие параметры нужно выбрать уже сейчас.
Отдельно согласуйте ввод интернет-кабеля, место роутера и проводные подключения к рабочему столу или телевизору. Не выбирайте место роутера только потому, что там осталось свободное пространство: стены и другие препятствия влияют на беспроводную связь. Отметьте питание оборудования и места доступа к нему на том же комплекте планов.
Что проверить вместе с электриком
План точек ещё не определяет линии
Чертёж с мебелью и розетками не заменяет технический расчёт. Он описывает ваши задачи, но не подтверждает, что существующая проводка выдержит выбранную технику. Разделение на линии, кабели и защиту определяют после проверки условий электроснабжения и характеристик оборудования.
Расскажите, какие приборы планируете использовать одновременно. Передайте специалисту доступную документацию на существующую электрику и список новой техники. Если часть проводки сохраняется, на плане полезно разными обозначениями показать существующие точки, переносимые и новые — тогда объём работ будет понятнее.
Отдельно разберите места, где расположение зависит от специальных условий: санузел, встроенная техника, системы отопления. Для санузла приложите план сантехники с размерами: по нему специалист проверит допустимое расположение точек и условия подключения.
Как согласовывать изменения
План меняется вместе с ремонтом: вместо тумбы появляется комод, дверь открывается в другую сторону, у светильника оказывается другой корпус. Каждое такое решение проверьте по электрике и внесите в чертежи. Иначе мебельщик будет работать по новой расстановке, а электрик — по старой.
Договоритесь, кто собирает правки, и поставьте дату на каждом листе. Все исполнители должны работать по одной версии плана. Если точку перенесли в переписке, обновите её координаты в основном комплекте и подтвердите изменение до продолжения работ в этой зоне.
Перед монтажом проверьте разметку на месте: представьте габариты шкафа и кровати, откройте дверь, обозначьте высоту столешницы. Это помогает оценить удобство, которое трудно почувствовать по рисунку. Заодно можно заметить расхождение фактических размеров с чертежом и исправить его до отделки.
Что передать электрику перед работами
Для первого обсуждения подойдёт читаемый чертёж на бумаге или в программе. Перед выдачей в работу соберите согласованный комплект, где не нужно угадывать размеры, назначение точек и положение мебели. Проверьте его по короткому списку.
- План помещений. Фактические размеры, проёмы, двери и будущий уровень чистого пола.
- Мебель. Расстановка с размерами; развёртки стен там, где рядом находятся несколько предметов и точек.
- Точки подключения. Назначение, количество механизмов, высота и горизонтальная привязка с указанной точкой отсчёта.
- Освещение. Места светильников и понятная связь каждого выключателя с включаемым светом.
- Техника. Список моделей и инструкции, пожелания по одновременной работе и будущим покупкам.
- Согласования. Дата версии и перечень оставшихся вопросов с ответственным за каждый ответ и сроком решения.
